七.試驗說明

　　系統的試驗

　　管道安裝完畢，應對管道系統進行施工質量檢查，包括:外觀檢查、強度試驗、嚴密性試驗、泄漏量試驗。

　　(1).管道系統中不能參與試驗的設備、儀表、調壓閥、安全閥等應隔離或拆除，如設置臨時用的堵頭，試驗過程中如遇泄露，不得帶壓修理，缺陷消除后應重新試驗，試驗完畢，應及時拆除所有臨時堵頭，核對記錄，填寫《管道系統試驗記錄》。

　　(2).管道安裝必須美觀、合理，所有焊縫必須平整，無明顯裂紋、氣孔、夾雜等缺陷。

　　(3).試驗流程:強度試驗和嚴密性試驗結合進行，管道的強度試驗壓力為1.15MPa，嚴密性試驗壓力為1MPa。氣壓試驗應經設計和建設單位同意后方可遺行。試驗介質采用高純氮氣，試驗時，應緩慢升壓，當壓力升至試驗壓力的50%時，如未發現異狀或泄漏，應繼續按試驗壓力的10%逐級升壓，每級穩壓3min，直至試驗壓力，在試驗壓力下穩壓10min。再將壓力降至設計壓力。采用發泡劑檢驗無泄漏為合格。管道氣壓試驗完畢后高純氣體管道系統應進行泄漏量試驗:以設計壓力為泄漏量試驗壓力，保壓時間為24h，以平均每小時泄漏量不超過1%為合格。

　　(4).管道吹掃:可采用高純氮氣，從氣體入口端向末端進行吹掃。沿著氣流的方向用木棒輕輕敲打外壁，每個閥門應反復開關幾次后再常開，連續吹掃至少24h以上。吹掃完畢應及時貼好標簽，標簽應包括介質、流向、顏色等內容。管道系統清掃合格后，應填寫《管道系統吹洗記錄》，除規定檢查及恢復工作外，不得再進行影響管內清潔的其他作業。

　　八.備注

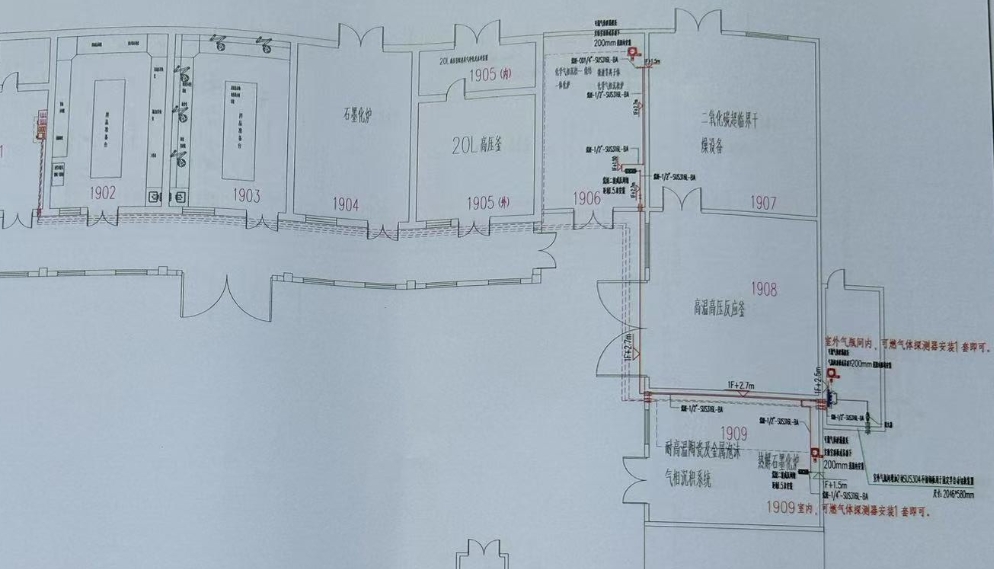

　　1、當配管設計圖與系統圖不一致時，除特珠情況外，原則上應以系統圖為準。

　　2、圖紙內容如與現行有關規范、標準、法律、法規等有沖突地方，應以相關規范、標準、法律、法規為準。

　　3、其他未說明事項，請以現行有關規范、標準、法律、法規等為準。
